电捕焦油器除尘除焦

服务热线：13828746862

 产品型号：

         RS-089产品描述与应用：电捕焦油器采用高压静电原理，使煤气中的粉尘及焦油颗粒荷电向蜂窝管壁作定向移动，从而除尘除焦。

 产品特点:

◆该设备为立式圆桶构造，壳体选用铜板卷制而成，顶盖设有三个绝缘箱，可选用蒸气或电加热保温，箱体上设有供气、排水及测温接头；

◆顶盖上设有绝缘箱和鐀电箱，并设有加热设备；

◆沉积极是用钢板轧制成六边形蜂窝，焊接选用亚弧焊和专用工装设备进行焊接，设备质量可靠；

◆与管式电捕焦油器相比较，因为沉积极选用蜂窝型的，构造紧凑，处理风量大，安装方便；

◆壳体内部有喷洒设备，用以清洁电晕极和沉积极上的焦油。

◆无二次扬程，出口粉尘浓度低于10mg/Nm3；

◆除尘效率高达99%；

◆质量优，运行成本低，设备使用寿命长；

◆结构紧凑合理，占地面积小。

 性能参数：

输出电压：0-140KV(选型）

除焦效率：≥98%

工作压力：<50Mpa

工作温度：20-80℃

处理能力：3000-78000m3/h（单台）

处理介质：半水煤气、集炉煤气、城市供煤气、烧瓷业用煤气等领域系统中粉尘等。

工作原理：

         高压直流电源产生的负高压，接入电晕极（阴极），它与沉淀极（阳极）之间产生电场，电场强度超过一定的极限后在阴阳两极间即产生电晕放电。此时流经电场区的气体发生电离，产生大量的离子和电子。周围可听见强烈的电磁风声，光线暗时可见紫兰色电晕。通过电场煤气中的焦油、粉尘、水雾等粒子与离子或电子结合而荷电，在电场力的作用下向两极运动。由于电子质量小，运动速度快，空间分布广，所以主要是荷负电的粒子向沉淀极运动。到达沉淀极板中后，依靠残存的静电引力和分子间凝聚力首先吸附于沉淀极而后靠自身重力沿极板下落，通过焦油出口排出。

蜂窝式主要用于含焦油、轻油较高的气体净化，湿管式主要用于含尘量较高的气体的净化.

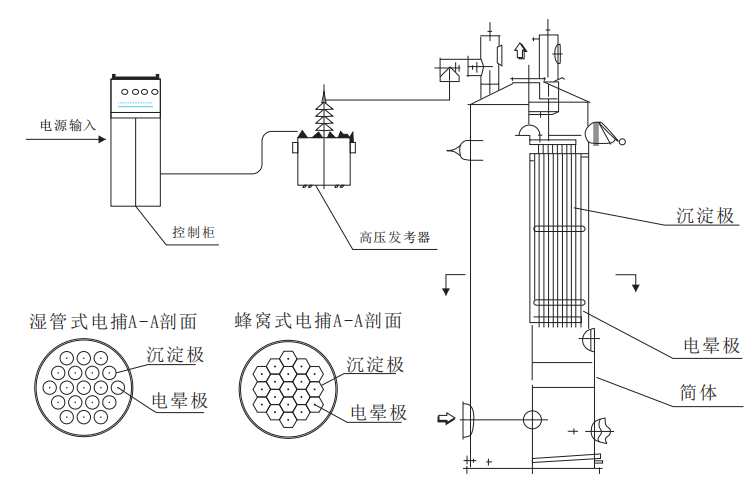

结构组成：

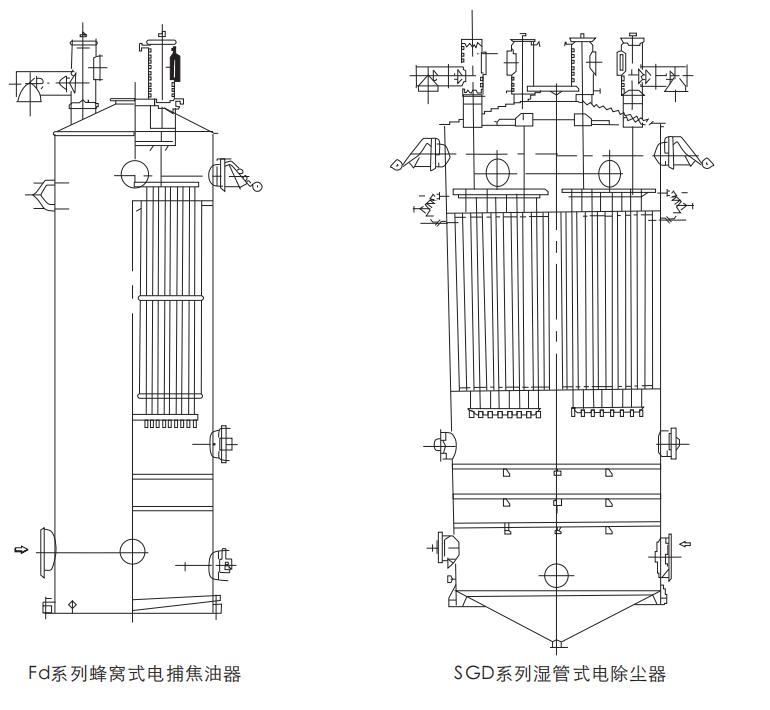

         本产品由高压直流电源和捕焦本体（机械塔体）两大部分组成，前者选用各种形式的静电沉积用高压直流电源，后者结构上主要选用FD蜂窝式、SGD湿管式。几种结构的本体均主要由简体和放电极（电晕极）以及吸捕极（沉淀极）组成。

 适用范围：

         本产品主要用于冶金、化工、焦化、碳素、油页岩、兰炭、城市煤气、建材、陶瓷等行业的气体净化，用以回收煤气、焦炉中的焦油，同时去除其中的粉尘、水雾等杂质，带到物料回收和气体净化双重效果，对保证工艺流程中后工段设备的正常稳定运行起着至关重要的作用。

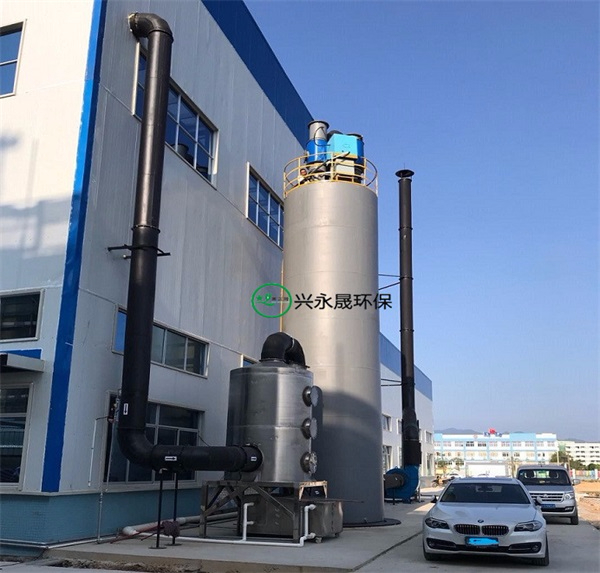

产品案例图-沥青废气处理
